Обозначение SEW-EURODRIVE может включать типоразмер редуктора, передаточное отношение, монтажное положение, двигатель, тормоз, энкодер и электрические опции. Полный код на шильдике описывает собранный привод.
Обзор бренда
Приводная техника SEW-EURODRIVE
SEW-EURODRIVE объединяет электронное управление приводом и механическую передачу мощности. MOVI-C, MOVIDRIVE и MOVITRAC управляют двигателем, а MOVIMOT и другие децентрализованные системы размещают электронику ближе к машине.
Редукторы R, K, F, S и W охватывают соосные, угловые и плоско-параллельные компоновки. Двигатели AC DRN/DR, серводвигатели CMP/CM3C, тормоза BE и энкодеры дополняют приводную систему.
- Преобразователи MOVIDRIVE и MOVITRAC
- Децентрализованные приводы MOVIMOT
- Редукторы R, K, F, S и W
- Двигатели AC DRN и DR
- Серводвигатели CMP и CM3C
- Тормоза BE, системы управления и энкодеры
Семейства продуктов
Портфель приводной техники SEW-EURODRIVE
Электронное управление, двигатели, тормоза, обратная связь и модульные редукторы объединяются в законченный привод. Название семейства определяет технологическую группу, а полный код типа — фактическую конфигурацию.
Инверторная технология
Актуальные платформы и платформы, находящиеся в эксплуатации: MOVIDRIVE, MOVITRAC, MOVI-C и MOVIAXIS.
Подробнее о семействах →
Децентрализованные приводы
Примеры применения MOVIMOT, MOVIFIT и MOVIPRO в конвейерных и логистических системах.
Подробнее о семействах →
Мотор-редукторы
Типоразмеры серий R, K, F, S и W для соосных, угловых и параллельно-вальных приводов.
Подробнее о семействах →
Электродвигатели переменного тока
Серии двигателей DRN и DR, а также справочные данные по типоразмерам двигателей серий DT и DV (для оборудования, находящегося в эксплуатации).
Подробнее о семействах →
Серводвигатели
Семейства серводвигателей CMP (с высокими динамическими характеристиками) и CM3C (средней инерционности).
Подробнее о семействах →
Тормозная система и органы управления
Типоразмеры тормозов двигателей серии BE и семейства систем управления BG, BGE, BME, BMS и BSG.
Подробнее о семействах →Инверторная технология
MOVIDRIVE, MOVITRAC и MOVIAXIS
Актуальные платформы MOVI-C и пользующиеся высоким спросом серии преобразователей частоты (в том числе уже эксплуатируемые) для установки в шкафах управления и многоосевых систем.
Модульная система MOVIDRIVE / технология
Текущий
Модульная система MOVIDRIVE / технология
ТекущийМодули платформы прикладных преобразователей частоты MOVI-C и обозначения систем для новых проектов и модернизации.

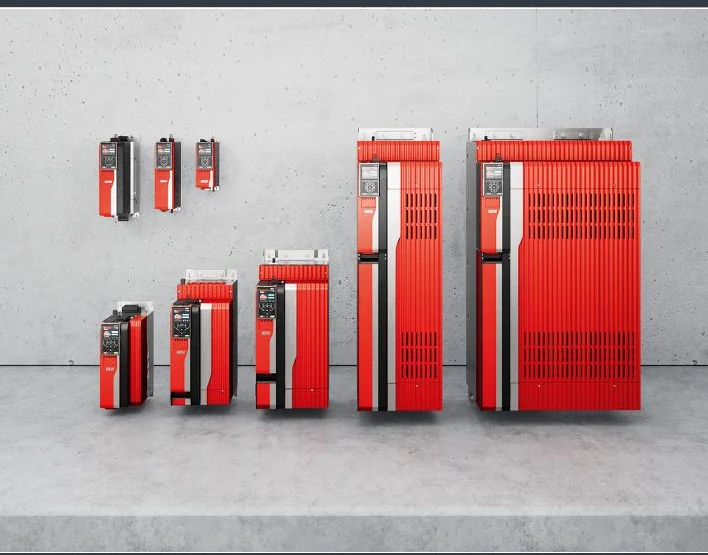

MOVITRAC Advanced / Classic
Текущий
MOVITRAC Advanced / Classic
ТекущийАктуальные данные по семейству преобразователей частоты MOVI-C для шкафного монтажа. Требуется полная информация о характеристиках, напряжении и опциях.

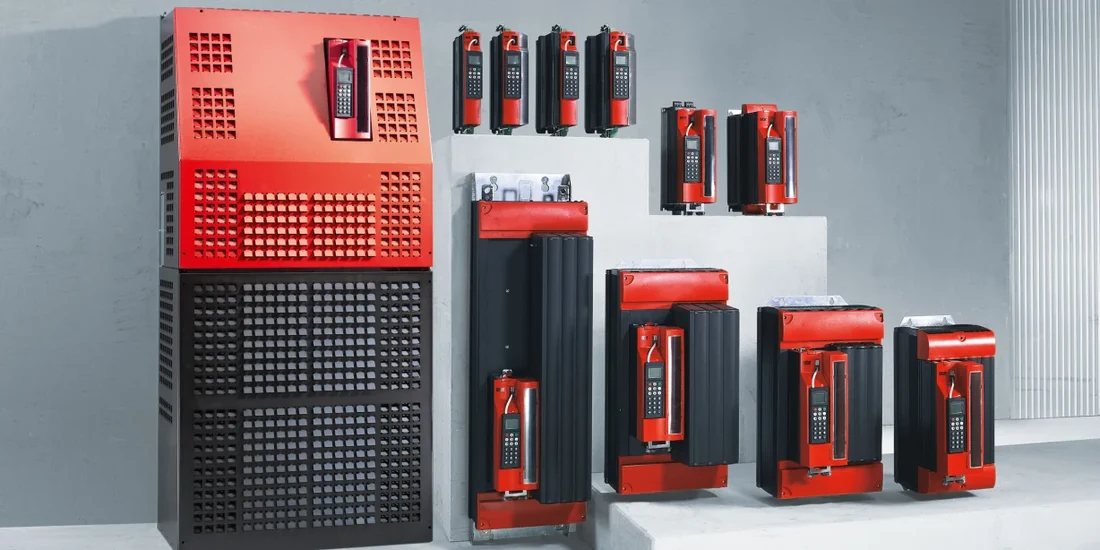

MOVIDRIVE B
Зрелое решение / установленная база
MOVIDRIVE B
Зрелое решение / установленная базаИдентификаторы силовых модулей MDX60B и MDX61B для широко распространенной платформы преобразователей частоты, ориентированных на конкретные задачи (application-inverters). Требуется указание полного суффикса кода типа.

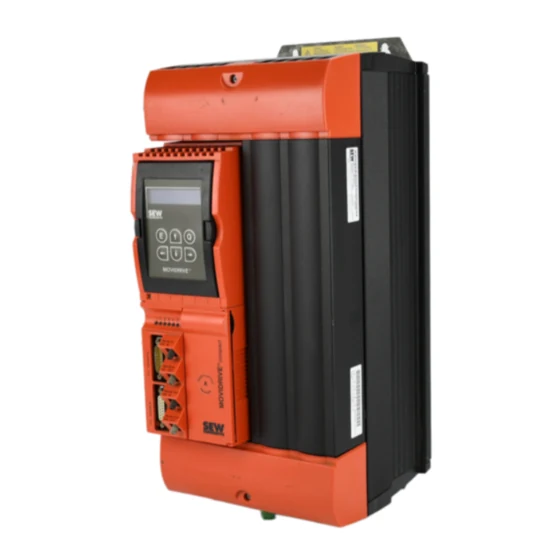

MOVIDRIVE A
Устаревшая модель
MOVIDRIVE A
Устаревшая модельМодели MOVIDRIVE предыдущих поколений по-прежнему доступны для точного подбора запчастей и решения вопросов по миграции на новые системы. Указывайте полный код с заводской таблички.

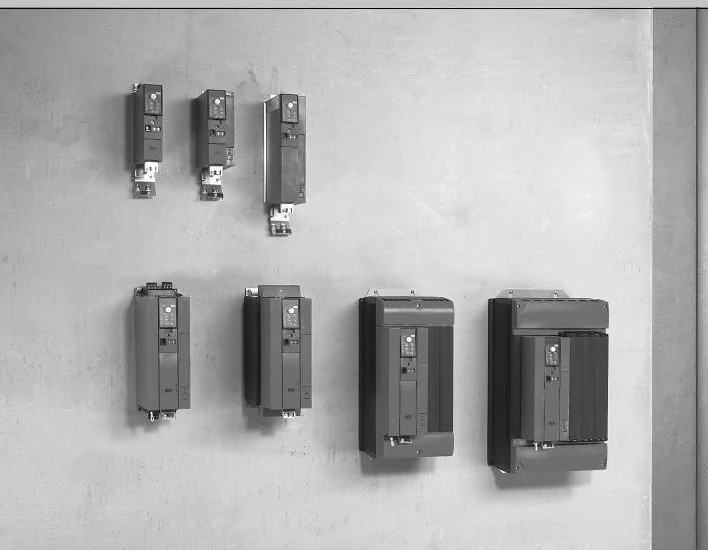

MOVITRAC B
Зрелое решение / установленная база
MOVITRAC B
Зрелое решение / установленная базаМодули силовых каскадов MC07B, пользующиеся широким спросом для оснащения эксплуатируемого оборудования и производственных установок. Необходимо проверять полные обозначения, включающие суффиксы напряжения и опций.

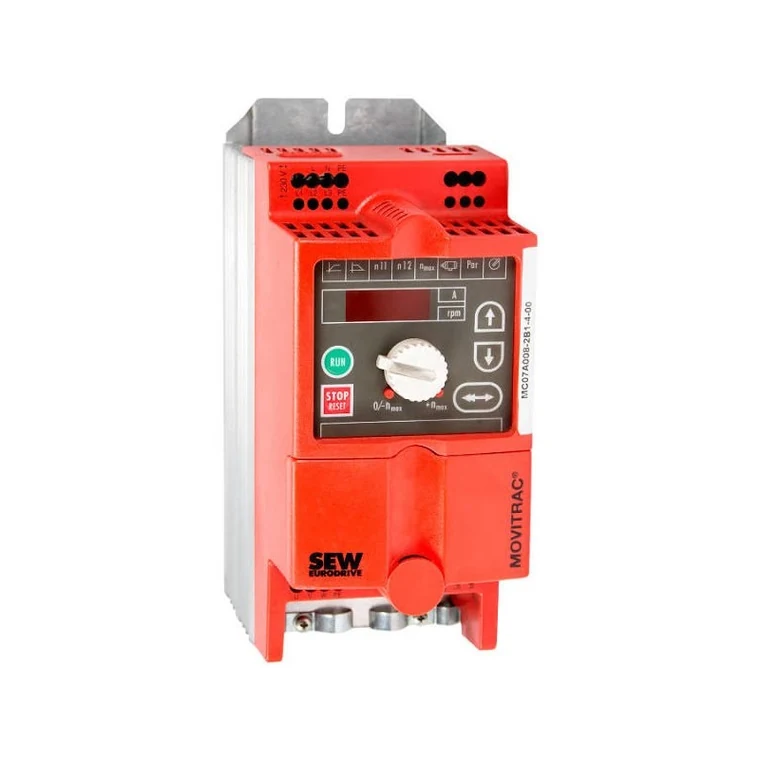

MOVITRAC 07 / 31C
Устаревшая модель
MOVITRAC 07 / 31C
Устаревшая модельПредыдущие серии компактных преобразователей (инверторов) — запросы на ремонт, поставку запасных частей и плановую замену.

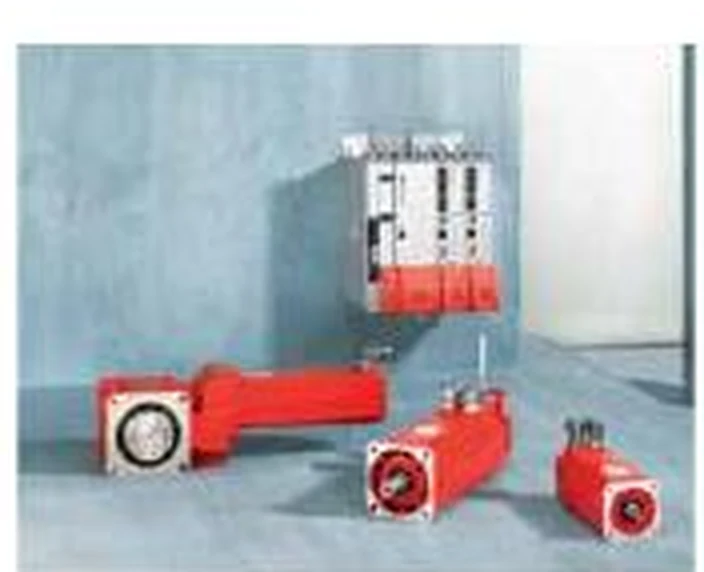

MOVIAXIS
Зрелая версия / устаревшая версия
MOVIAXIS
Зрелая версия / устаревшая версияМодули многоосевых сервосистем, сохраняемые для обеспечения потребностей в запасных частях и техническом обслуживании установленного оборудования высокой стоимости.
MOVIDRIVE A/B, MOVITRAC B/07 и MOVIAXIS относятся к предыдущим поколениям приводов, которые продолжают работать во многих машинах. Класс напряжения, платы опций, полевая шина, обратная связь двигателя и параметры приложения определяют переход на современную платформу.
Децентрализованные приводы
MOVIMOT, MOVIFIT и MOVIPRO
Децентрализованные приводы и компоненты, широко применяемые в конвейерных системах, логистике, упаковочном оборудовании и системах перемещения грузов.

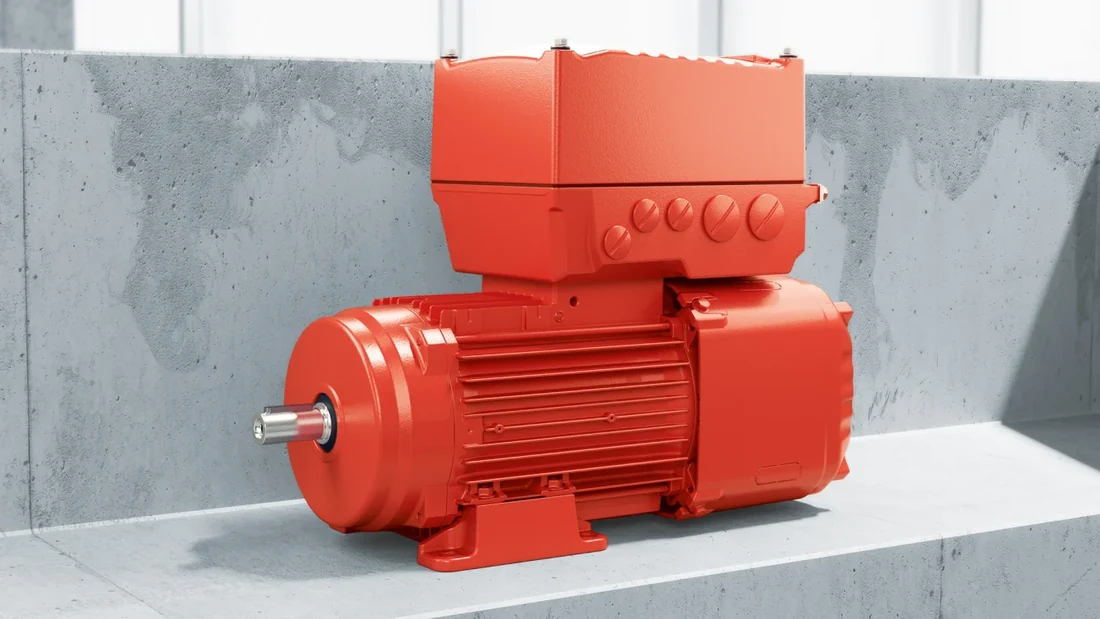

MOVIMOT усовершенствованный / гибкий
Текущий
MOVIMOT усовершенствованный / гибкий
ТекущийСовременные концепции децентрализованных приводов, объединяющие двигатель, преобразователь частоты, средства связи и функциональные опции.

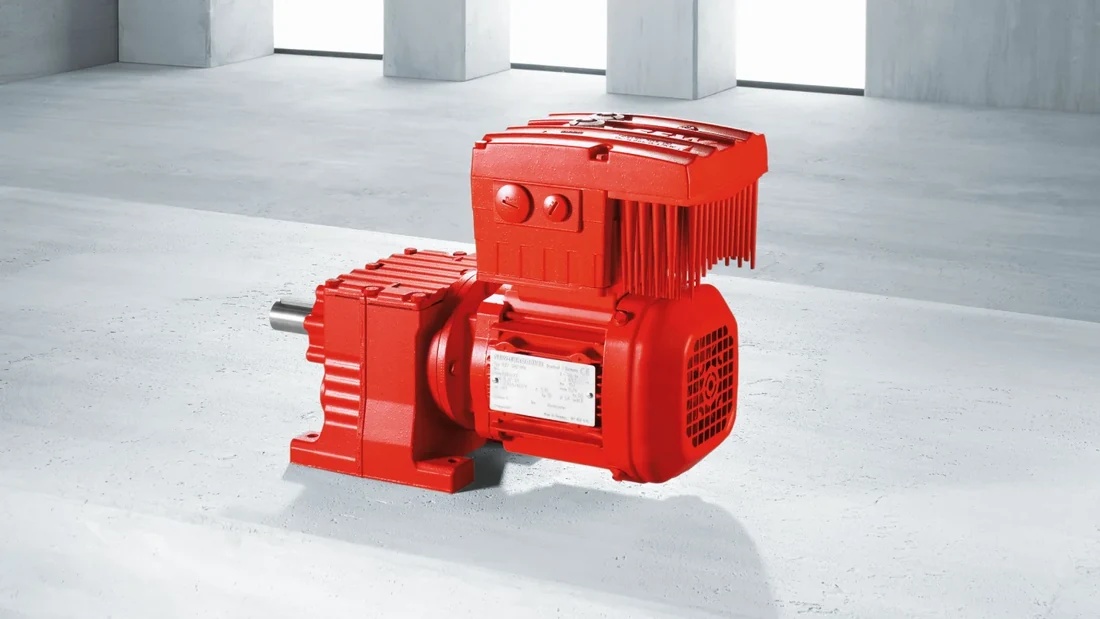

MOVIMOT D
Зрелое решение / установленная база
MOVIMOT D
Зрелое решение / установленная базаMM..D — идентификаторы типоразмера децентрализованных преобразователей частоты, часто встречающиеся на конвейерах и логистическом оборудовании.

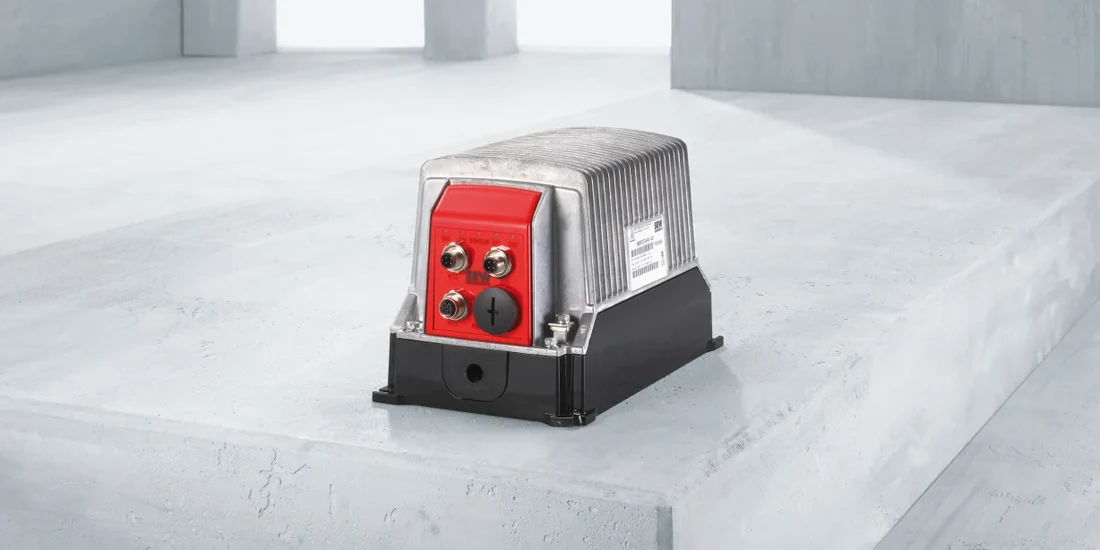

MOVIFIT / MOVIPRO
Зрелость / жизненный цикл варьируется
MOVIFIT / MOVIPRO
Зрелость / жизненный цикл варьируетсяДецентрализованные блоки управления и приводы, применяемые в системах транспортировки материалов и производственной логистике.
Мотор-редукторы
Серии мотор-редукторов R, K, F, S и W (типоразмер )
Распространенные обозначения типоразмеров мотор-редукторов SEW-EURODRIVE. Для полной конфигурации также необходимы данные о передаточном числе, монтажном положении, исполнении выходного вала, электродвигателе и дополнительных опциях.

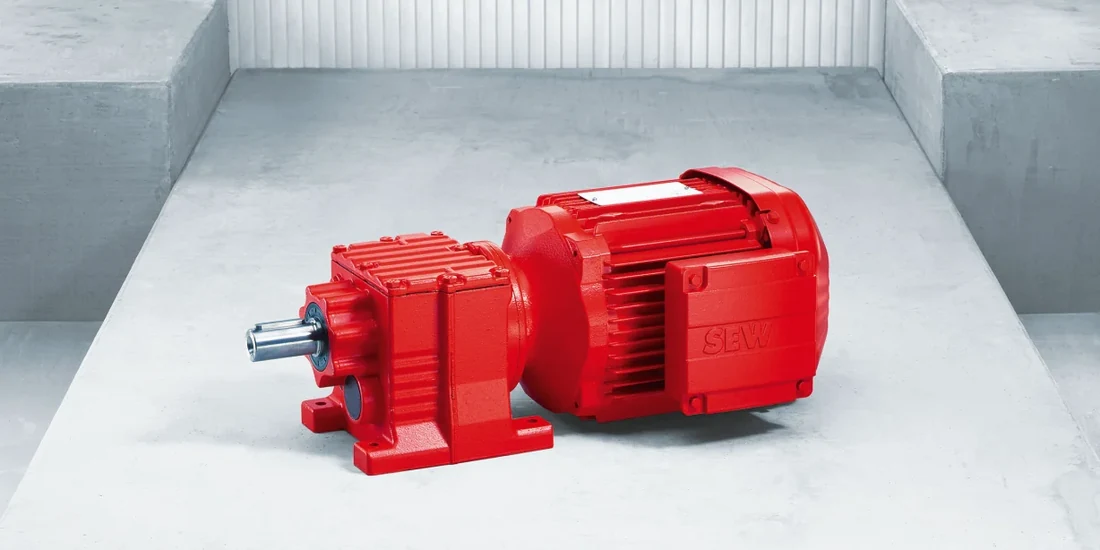

Цилиндрические редукторы серий R / RX (модель )
Текущий
Цилиндрические редукторы серий R / RX (модель )
ТекущийОбозначения типоразмеров соосных цилиндрических мотор-редукторов для общепромышленных конвейерных систем и оборудования.

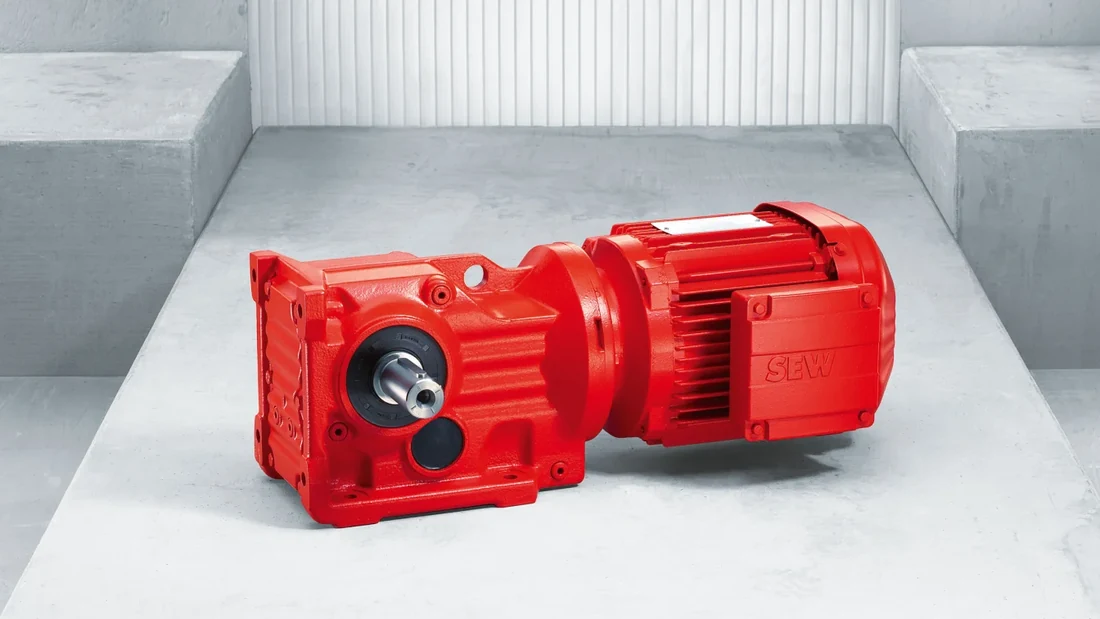

Коническо-цилиндрические мотор-редукторы серии K (модель )
Текущий
Коническо-цилиндрические мотор-редукторы серии K (модель )
ТекущийТипоразмеры угловых коническо-цилиндрических мотор-редукторов, широко применяемых в конвейерном и погрузочно-разгрузочном оборудовании.

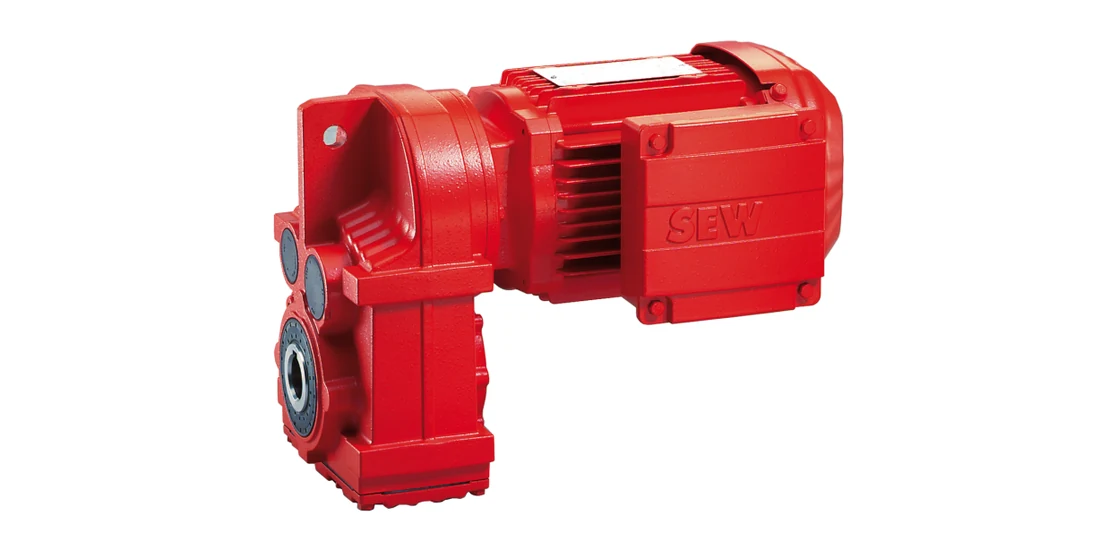

Цилиндрические редукторы с параллельными валами
Текущий
Цилиндрические редукторы с параллельными валами
ТекущийКомпактные цилиндрические редукторы с параллельными валами для конвейеров и приводов с ограниченным пространством для монтажа.

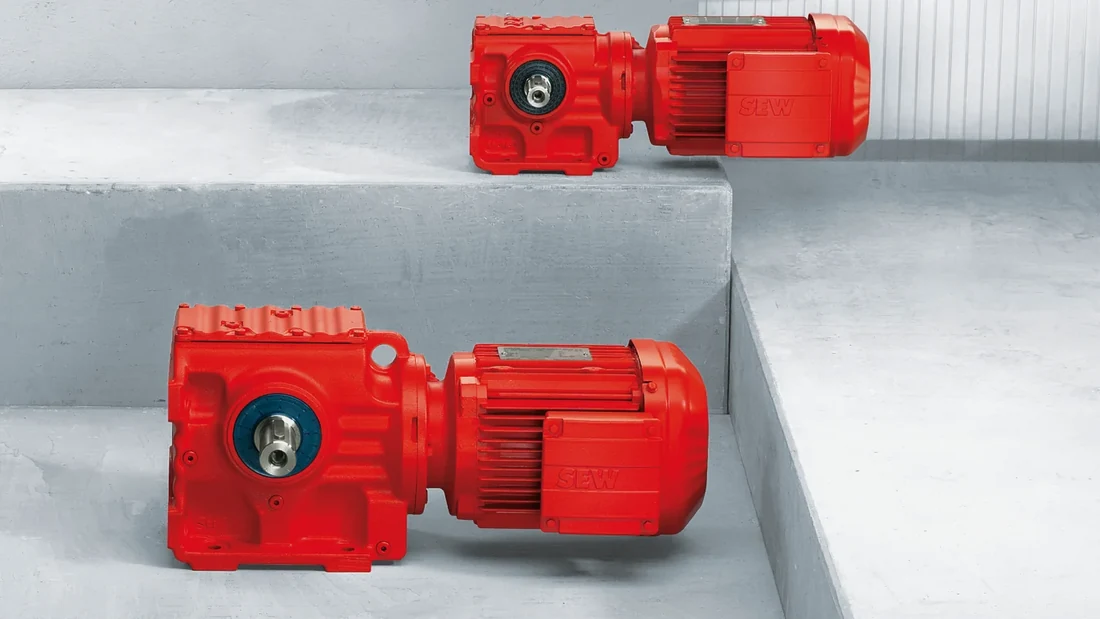

Цилиндро-червячные мотор-редукторы серии S (модель )
Текущий
Цилиндро-червячные мотор-редукторы серии S (модель )
ТекущийТипоразмеры цилиндро-червячных мотор-редукторов для компактных угловых приводов.

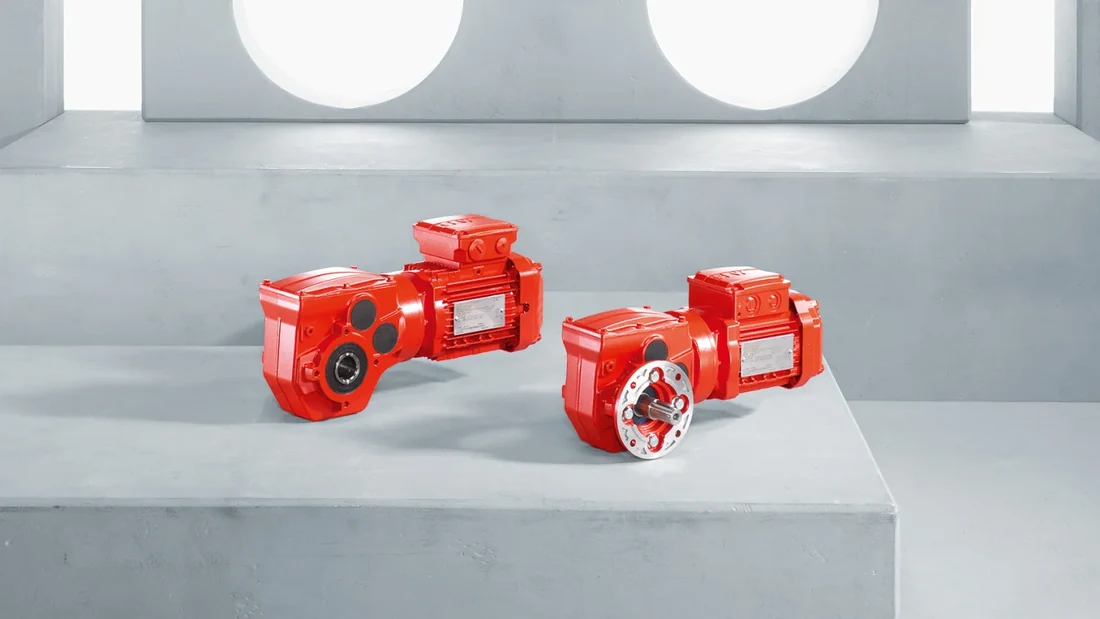

Угловые мотор-редукторы W SPIROPLAN
Текущий
Угловые мотор-редукторы W SPIROPLAN
ТекущийКомпактные мотор-редукторы SPIROPLAN для угловых приводов, рассчитанных на низкий крутящий момент.
Электродвигатели переменного тока
Двигатели серий DRN / DR и двигатели предыдущих серий DT / DV ()
Справочные данные о типоразмерах и префиксах двигателей для текущих систем и оборудования, находящегося в эксплуатации. Для подбора необходимы данные с паспортной таблички: напряжение, частота, КПД, параметры тормоза и способ монтажа.

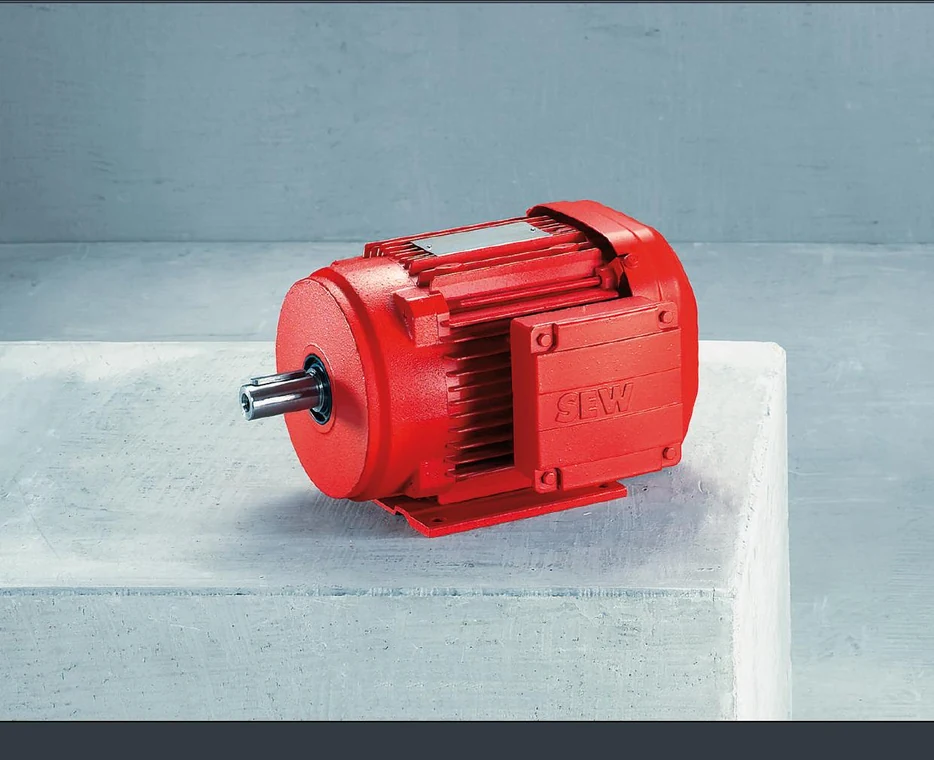

Электродвигатели переменного тока DRN / DR (модель )
Смесь текущих и зрелых позиций
Электродвигатели переменного тока DRN / DR (модель )
Смесь текущих и зрелых позицийИдентификаторы типоразмера корпуса и серии характеристик двигателя. Для точной замены необходимы полные данные с заводской таблички и коды опций.
Асинхронные электродвигатели серий DT / DV (предыдущие поколения) —
Устаревшая модель
Асинхронные электродвигатели серий DT / DV (предыдущие поколения) —
Устаревшая модельСправочные данные о типоразмерах двигателей старых серий сохранены для обработки запросов на запчасти и модернизацию на основе информации с заводских табличек.
Обозначение двигателя SEW включает типоразмер, обмотку, класс эффективности, монтажное исполнение и опции тормоза или энкодера. Поэтому для сопоставления DT/DV и ранних DR с современными DRN/DR2 требуется полный шильдик.
Серводвигатели
Синхронные серводвигатели CMP и CM3C
Обозначения типоразмеров высокодинамичных серводвигателей со средней инерционностью для упаковочного и погрузочно-разгрузочного оборудования, а также систем с координацией движений.

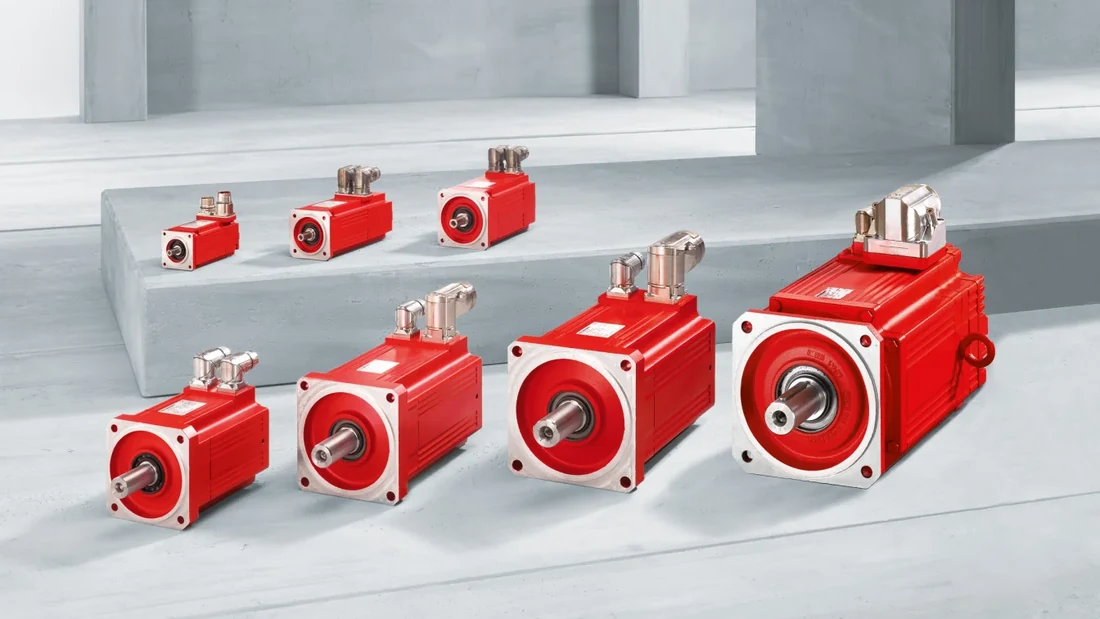

Высокодинамичные серводвигатели CMP
Текущий
Высокодинамичные серводвигатели CMP
ТекущийОбозначения типоразмеров двигателей CMP для систем с высокими динамическими характеристиками. Необходимо проверить суффиксы, относящиеся к крутящему моменту, системе обратной связи, тормозу и разъемам.

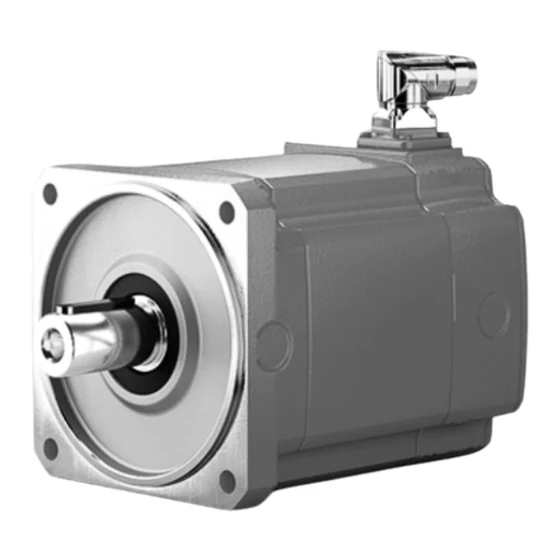

Серводвигатели средней инерции CM3C
Текущий
Серводвигатели средней инерции CM3C
ТекущийОбозначения типоразмеров двигателей CM3C для систем перемещения со средней инерцией и повышенной нагрузкой.
Компоненты тормозной системы
Тормоза и компоненты системы управления тормозами BE ()
Часто запрашиваемые типоразмеры тормозов и серии выпрямителей/блоков управления. Необходимо проверить напряжение катушки, тормозной момент, типоразмер корпуса двигателя и схему подключения.

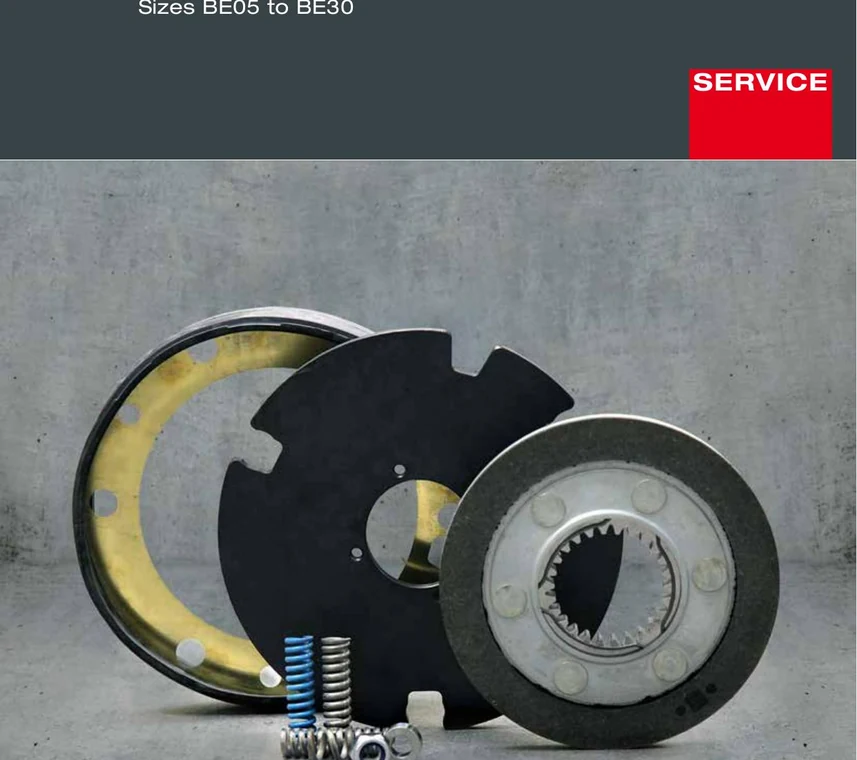

Тормоза электродвигателей BE
Текущая / установленная база
Тормоза электродвигателей BE
Текущая / установленная базаСтандартные обозначения типоразмеров тормозов серии BE, используемые в двигателях и мотор-редукторах SEW. Это не полные коды для заказа запасных частей.

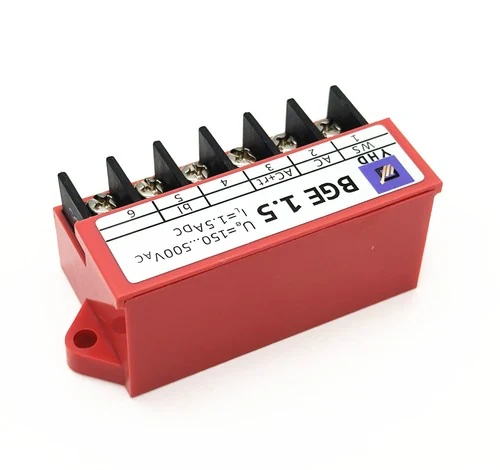

Блоки управления тормозом BG / BGE / BME / BMS / BSG
Текущий статус / стадия жизненного цикла: варьируется ()
Блоки управления тормозом BG / BGE / BME / BMS / BSG
Текущий статус / стадия жизненного цикла: варьируется ()Серия выпрямителей и устройств управления тормозом. Входное напряжение, параметры катушки тормоза и схема подключения должны соответствовать друг другу.
Тормозная система включает механический тормоз, напряжение катушки и соответствующий выпрямитель или контроллер. Семейства BG, BGE, BME, BMS и BSG различаются питанием, коммутацией и функциями управления, поэтому рассматривается вся цепь.
Энкодеры
Варианты энкодеров DR и CMP ()
Распространенные серии энкодеров, используемых для обратной связи в двигателях и подбора аналогов. Совместимость определяется такими параметрами, как интерфейс, разрешение, способ монтажа и тип разъема.

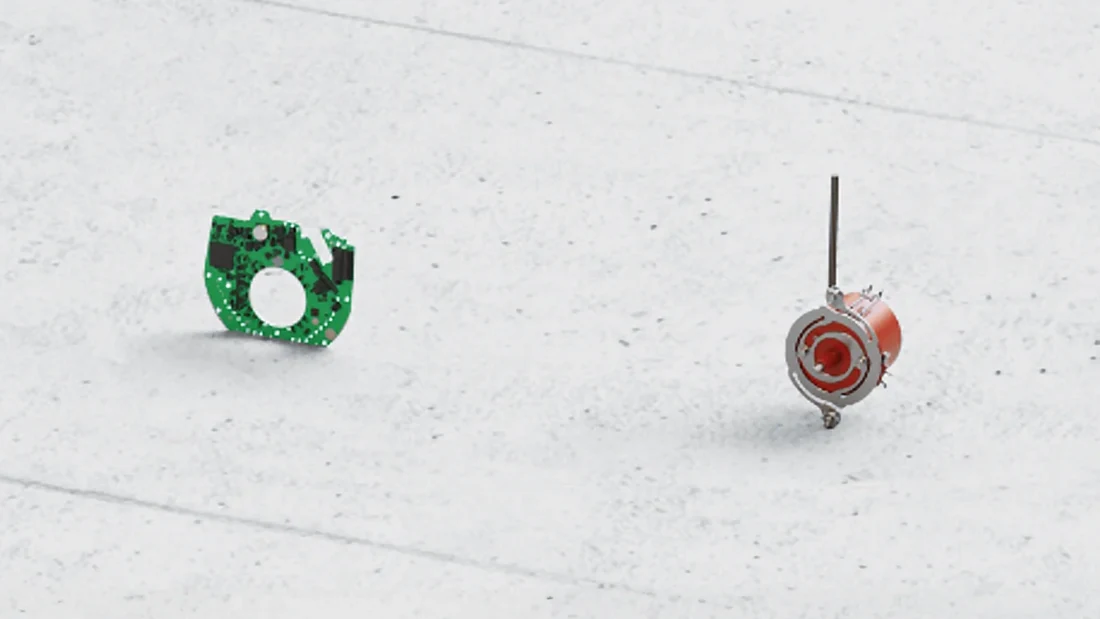

Семейства энкодеров DR / CMP, модель
Текущий статус / стадия жизненного цикла: варьируется ()
Семейства энкодеров DR / CMP, модель
Текущий статус / стадия жизненного цикла: варьируется ()Типы энкодеров и интерфейсов, используемые в двигателях серий DR и CMP. Критически важны точный суффикс и соблюдение инструкций по монтажу.
Основы кода типа
Как читать шильдик SEW-EURODRIVE
Следует читать полный код редуктора, двигателя и опций, а не только название семейства или типоразмер.
Передаточное отношение, монтажное положение, вал или фланец, реактивная штанга и выходная скорость определяют механику.
Напряжение, частота, мощность, класс эффективности, напряжение тормоза и интерфейс энкодера определяют двигатель.
Режим работы, температура, нагрузка, способ управления и ориентация монтажа влияют на выбор изделия.
Архитектура приводной системы
Как взаимодействуют компоненты привода SEW
Преобразователь регулирует двигатель, двигатель создаёт момент, а редуктор адаптирует скорость и момент к механизму. Тормоз удерживает или останавливает нагрузку, а энкодер передаёт системе управления данные о скорости или положении.
Часто задаваемые вопросы
Часто задаваемые вопросы
Чем MOVIDRIVE отличается от MOVITRAC?
Семейства MOVIDRIVE — прикладные преобразователи для динамичных и более сложных задач движения, а MOVITRAC предназначен для компактного и универсального управления двигателями. Современное поколение MOVI-C объединяет семейства общей инженерной средой, связью и функциями безопасности.
Что такое децентрализованный привод?
В децентрализованном приводе преобразователь и функции управления размещаются рядом с двигателем, а не полностью в шкафу управления. MOVIMOT, MOVIFIT и MOVIPRO широко применяются в конвейерах, логистике и транспортировке материалов.
Чем редуктор отличается от мотор-редуктора?
Редуктор механически изменяет скорость и момент. Мотор-редуктор объединяет редуктор и электродвигатель в один привод. Код SEW также описывает передаточное отношение, монтажное положение, вал или фланец, тормоз, энкодер и другие опции.
Почему важно полное обозначение типа SEW?
Короткий код семейства или типоразмер не определяет изделие полностью. Два устройства одного базового размера могут отличаться передаточным отношением, монтажным положением, напряжением, частотой, тормозом, энкодером, разъёмом и региональным исполнением.
Когда применяются серводвигатели CMP или CM3C?
CMP подходит для высокодинамичного движения, а CM3C имеет среднюю инерцию для более плавного согласования с нагрузкой. Выбор также зависит от момента, скорости, обратной связи, тормоза и разъёма.
Есть ли у вас шильдик SEW, обозначение модели или спецификация (BOM)?
Укажите полный код типа, количество и пункт назначения. Настоятельно рекомендуется предоставить фотографии заводских табличек для каждого мотор-редуктора, электродвигателя, тормоза и оборудования, находящегося в эксплуатации.
